Вспомогательная техника
Мобильные устройства поперечной фальцовки, резки и прочая вспомогательная техника прекрасно дополняют высокопродуктивные фальцавтоматы GUK. | Модуль ножевой фальцовки EK 300 для мини-продукции |
Может работать «в линию» с фальцоборудованием серий FA 21/35/36/43/45/50/54/S2 и RS 21/S2. При использовании барабанного самонаклада SVA накопитель крепится справа, при плоскостапельных самонакладах — слева.
Преимущества EK 300:
- мобильность, регулировка высоты;
- электронное управление;
- свой электропривод.
|
Формат листа, мм, макс./мин. |
75x300/15x60 * |
|
Формат продукции, мм, макс./мин. |
75x150/15x30 ** |
|
Скорость, м/мин (л./ч), макс. |
140 (17 000) |
|
Занимаемая площадь, мм |
750x400 |
** Опционально — 15x25 мм.
 | Модуль ножевой фальцовки ZK 500/600 M4 |

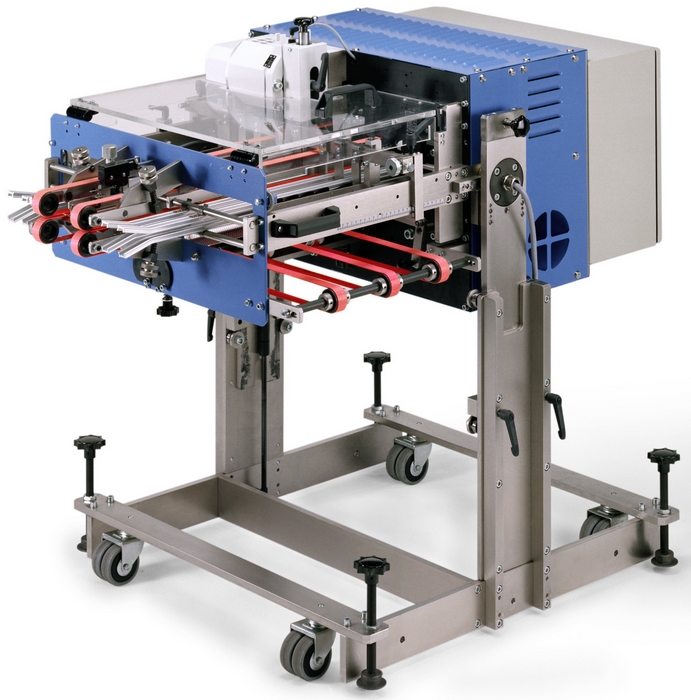

 | Модуль ножевой фальцовки ZK 500/4P |
Современная техника с электронным управлением. Может работать «в линию» с разными аппаратами сторонних производителей. Модуль ZK 500/4P предназначен для параллельной фальцовки.
Преимущества ZK 500/600:
- поворотное устройство для изготовления четырёхсгибной продукции международных форматов;
- бесшумный бесшестерёнчатый привод с клиновыми и плоскими ремнями;
- износостойкая система с электронным регулированием числа оборотов на базе тахогенератора;
- автонастройка рабочего цикла с помощью датчика, который реагирует на свет, отражённый входящим листом;
- централизованная регулировка валов с возможностью микронастройки;
- мобильная конструкция с блокировкой колёсиков и регулировкой высоты;
- автоподключение собственного электропитания для автономной работы;
- прочная конструкция, не требующая обслуживания, предназначена для непрерывной эксплуатации;
- продукция может выводиться налево или направо.
|
Модель | ZK 500 | ZK 600 |
|
Формат бумаги, мм, макс./мин. * |
480х310/148х70 |
600х410/148х70 |
|
Высота стопы на входе/выходе, мм | ||
|
фальцнож сверху |
530–875/425–770 | |
|
фальцнож снизу |
525–865/630–970 | |
|
Скорость, м/мин (л./ч) ** |
40–160 (20 000) | |
|
Занимаемая площадь, мм |
800х1 300 |
950х1 300 |
|
Масса, кг |
220 |
230 |
** Плавно регулируется.

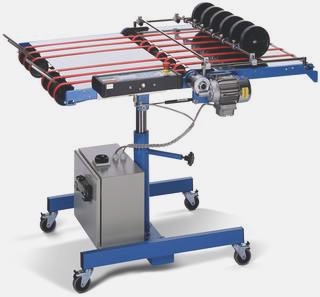

 | Приёмка для каскада продуции S 520/720 |

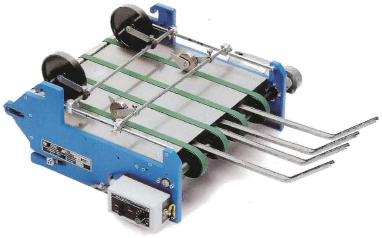

Бесшаговая регулировка высоты гарантирует удобную эксплуатацию оборудования. Скорость транспортировки можно синхронизировать со скоростью машины; это обеспечит одинаковое расстояние между листами и позволит оптимально использовать длину приёмного стола. Панель управления M4-Control обеспечивает доступ к функциям всех агрегатов системы. Рабочая ширина приёмки — 520 или 720 мм. Может поставляться в удлинённом варианте, а также монтироваться непосредственно на машину (S 500).

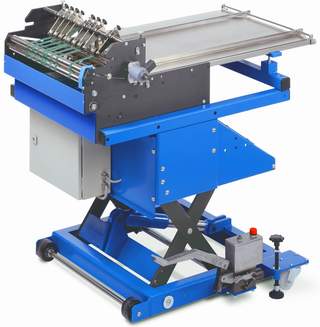

 | Вертикальный стопоукладчик KS 530/730 HT с регулируемой высотой  |

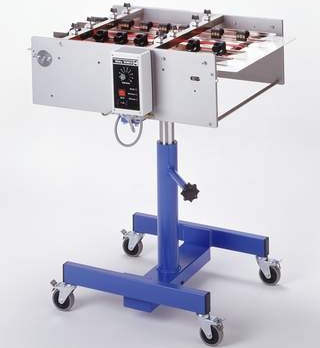

 | Промежуточный транспортёр ZT 35/46/52 с плавной регулировкой скорости и высоты |

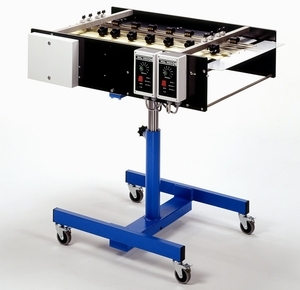

 | Промежуточный транспортёр с функцией переворота ZT-W 52/72 (два независимых привода могут работать с разной скоростью) |

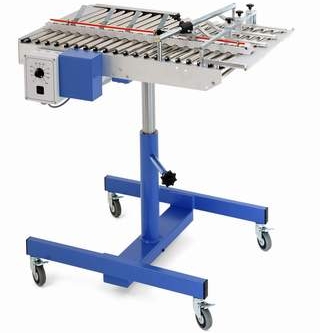

 | Роликовый конвейер RT 23/35/46/52/72 |
Роликовый конвейер предназначен для выравнивания, отвода или дополнительной обработки продукции (проклейки, сканирования и пр.). Опциональный пульт управления M4-Control позволяет использовать RT в сети с другим оборудованием, оснащённым M4-Control (требуется MiniMaster или L4-Control). Может поставляться в удлинённом варианте.

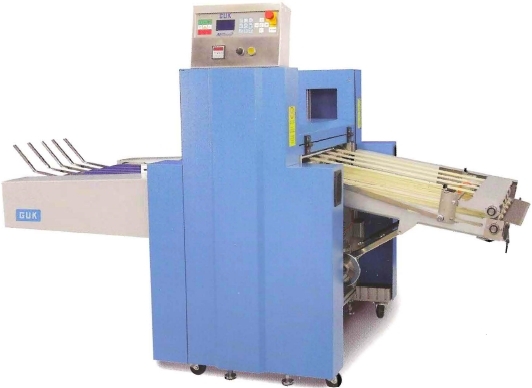

 | Модуль прессования GBP-SA 600 |
Аппарат для прессования сфальцованных изделий GBP-SA 600 оснащён накладным столом с регулируемой высотой и каскадной приёмкой. Качественный обжим обеспечивают две пары валов из калёной шлифованной стали. Для разделения продукции можно использовать устройства подсчёта и маркировки. Пульт управления M4-Control позволяет интегрировать оборудование в рабочую сеть на базе L4/M4-Control.
