Конвейеры для удаления обрезков Busch
Gerhard BUSCH GmbH (ФРГ) — семейное предприятие, основанное в 1949 г. Первые системы для удаления обрезков фирма показала на выставке drupa-1986. А с 1997 г. Busch выпускает конвейеры нового поколения, которые совместимы со всеми популярными устройствами послепечатной обработки.
Также компания предлагает оборудование для переворота и раздува стопы, высекальную технику, линии подборки/брошюровки, обвязочные машины, стапелеподъёмники и вибросталкиватели.
Конвейеры Busch различаются длиной загрузочного жёлоба и высотой. Обрезки транспортируются снизу вверх и падают в ёмкость для отходов, вместимость которой зависит от высоты транспортёра. Корпус оборудования изготовлен из нержавеющей стали, а ПВХ-лента с волнистыми краями имеет поперечные рёбра. Конвейеры могут работать независимо от основной машины или «в линию» с ней. Для большей эффективности можно установить секции перекрёстной транспортировки.
Варианты применения конвейеров Busch
Решения для высекальной техники Busch

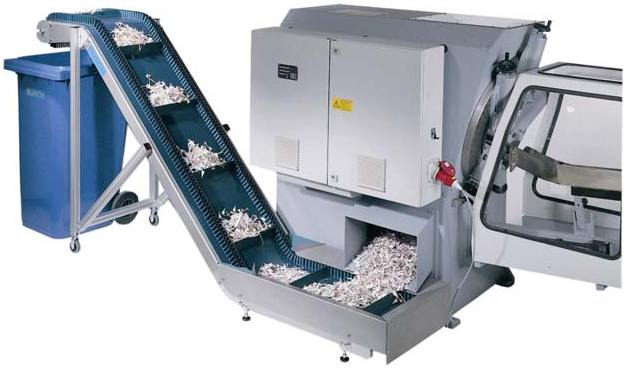

Конвейеры KF 110/145/175 идеально сочетаются с высекальной техникой Busch. Транспортёр можно установить правым, левым боком или фронтально.
Решения для ВШРА, машин КБС и систем трёхсторонней обрезки

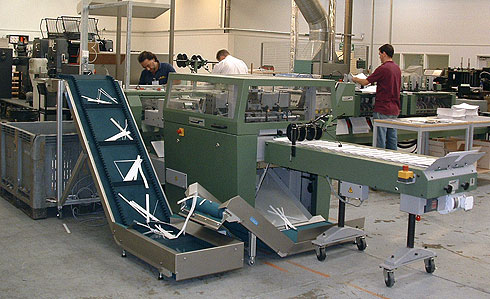

Для ВШРА, машин КБС и систем трёхсторонней обрезки стандартную модель KF 110/145/175 лучше дополнить предварительной секцией поперечной транспортировки HF 00/35. Если же трёхножевая система оснащена собственным внутренним конвейером, достаточно будет удлинённой модели KF 110-80/145-80/175-80.
Технические характеристики
|
Модель | KF 110 | KF 110-80 | KF 145 | KF 145-80 | KF 175 | KF 175-80 | HF 35 | HF 00 |
|
Высота, мм | 1 100 | 1 450 | 1 750 |
350 |
— | |||
|
Длина жёлоба, мм |
600 |
800 |
600 |
800 |
600 |
800 |
800 |
1 000 |
|
Скорость ленты, м/с (при частоте 50/60 Гц) |
0,40/0,48 | |||||||
|
Масса, кг |
88 |
94 |
102 |
108 |
114 |
120 |
45 |
43 |
Решения для одноножевых резальных машин

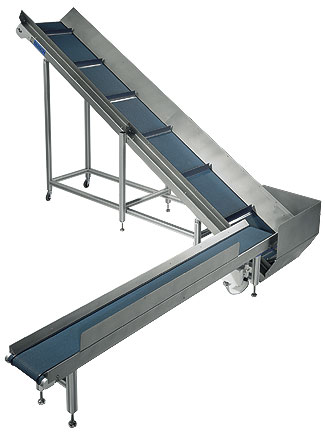

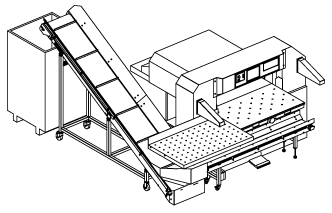

Комбинация HF + SF-ASE предназначена для одноножевых резальных машин с устройством автоудаления обрезков (ASE). Сперва облой попадает на поперечный конвейер HF под гильотиной, а оттуда — на основной SF и в корзину. Модель SF устанавливают под прямым углом к HF или фронтально — как его продолжение. Непосредственно к резаку можно подсоединить и узкий вариант SF.
|  |
 |
|
Модель |
SF 130/ 25-225 |
SF 160/ 25-225 |
SF 110/ 50 ASE |
SF 145/ 50 ASE |
HF 00/ 25-190 |
HF 00/ 25-220 |
HF 00/ 25-270 |
HF 00/ 25-320 |
HF 00/ 25-390 |
|
Высота, мм |
1 300 |
1 600 |
1 100 |
1 450 |
— | ||||
|
Длина жёлоба, мм |
2 250 |
2 250 |
— |
— |
1 900 |
2 200 |
2 700 |
3 200 |
3 900 |
|
Ширина ленты, мм |
250 |
250 |
500 |
500 |
250 | ||||
|
Скорость ленты, м/с (при частоте 50/60 Гц) |
0,40/0,48 |
0,30/0,36 | |||||||
|
Масса, кг |
107 |
123 |
80 |
127 |
45 |
49 |
56 |
67 |
79 |
 |

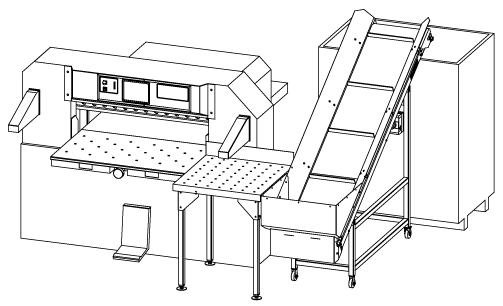

Конфигурация SF-P позволяет вручную удалять облой с резального стола в
корзину транспортёра. Может размещаться с обеих сторон гильотины. |
 |
SF-PT — самый компактный вариант. Конвейер находится непосредственно под расширенным боковым столом (125x75 см). |
Технические характеристики
|
Модель | SF 145/50 P | SF 175/50 P | SF 110/50 PT | SF 145/50 PT |
|
Высота, мм |
1 450 |
1 750 |
1 100 |
1 450 |
|
Длина жёлоба, мм |
500 | |||
|
Скорость ленты, м/с (при частоте 50/60 Гц) |
0,40/0,48 | |||
|
Масса, кг |
88 |
130 |
80 |
90 |
Решения для высекальных прессов тигельного типа

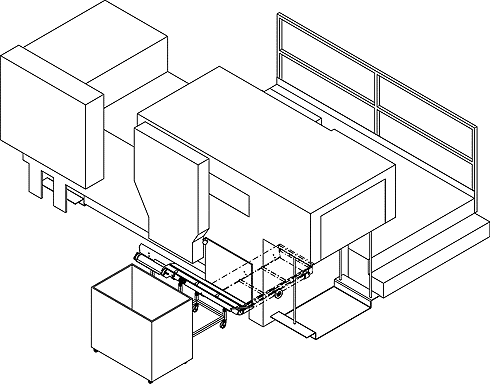

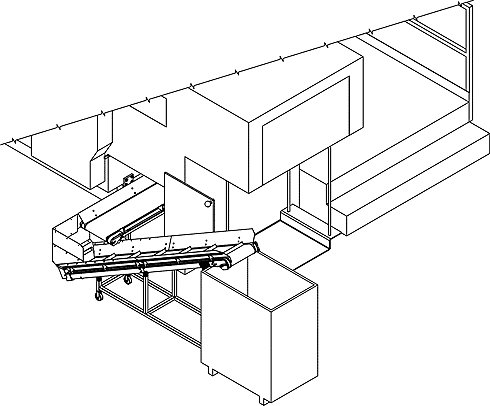

Модель SF-BS используется с высекальными прессами тигельного типа. Основной конвейер (SF) обычно устанавливают под секцией удаления облоя, а при необходимости дополняют поперечным (HF).
Технические характеристики
|
Модель | SF 145/65-140 BS | SF 145/65-190 BS | SF 145/50 BS | SF 190/50 BS | HF 00-210 BS |
|
Высота, мм |
850 |
1 100 |
1 450 |
1 900 |
— |
|
Длина жёлоба, мм |
1 400 |
1 900 | |||
|
Скорость ленты, м/с (при частоте 50/60 Гц) |
0,40/0,48 | ||||
|
Масса, кг |
120 |
135 |
127 |
150 |
75 |
