Высекальные автоматы A/B/C

Это оборудование неизменно высокого качества предназначено для изготовления продукции из бумаги, картона, пластика, фольги, самоклеящейся плёнки, кожи и т. д. Модели различаются, в основном, рабочими форматами, ассортиментом изделий и производительностью. Высекальные машины Busch безопасны в эксплуатации, быстро настраиваются и требуют минимум техобслуживания.

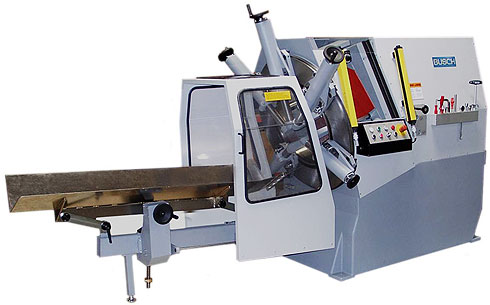

Оператор закладывает стопу прямоугольных заготовок в V-образный подающий лоток между толкателем и штампом; затем толкатель продавливает материал на выводной лоток сквозь отверстие в неподвижном штампе. Скорость толкателя можно регулировать, сила давления задаётся гидроусилителем.

Ручная закладка материала непосредственно перед штампом обеспечивает максимальную точность высечки. После каждого цикла остаётся небольшая стопка заготовок, которая высекается во время следующего рабочего хода. Это не только снижает травмоопасность во время загрузки, но и увеличивает срок службы штампа. При необходимости можно настроить машину на высечку всей стопы до последнего листа за один цикл.

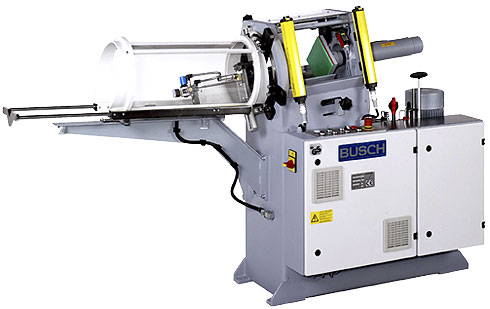

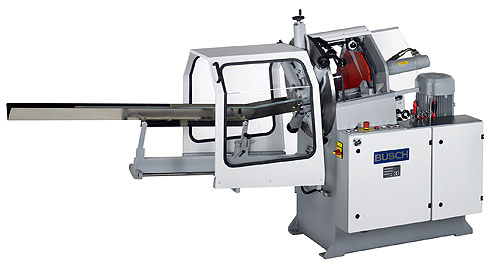

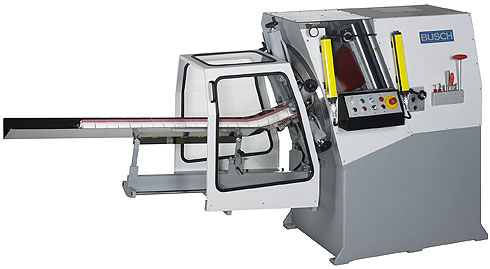

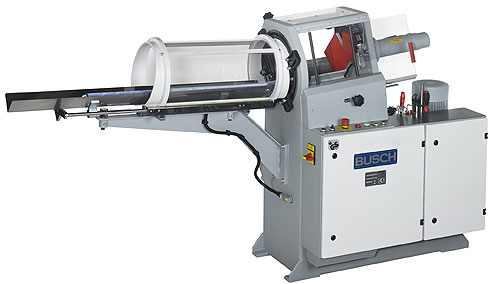

В моделях А и B загрузочный лоток защищён специальной крышкой из оргстекла, оснащённой системой безопасности: толкатель начинает перемещаться только после закрытия этого ограждения. Модели A+P и B+P активируются нажатием кнопки (защитная крышка имеет пневмопривод), а в устройствах AL, BL, BLS и CL предусмотрен фотоэлектронный барьер, который запускает автоматический цикл высечки.

Несмотря на большую мощность, оборудование Busch работает почти бесшумно. Горизонтальный ход толкателя является единственным движением машины; это обеспечивает высокую точность высечки по сравнению с техникой, выполняющей больше движений.

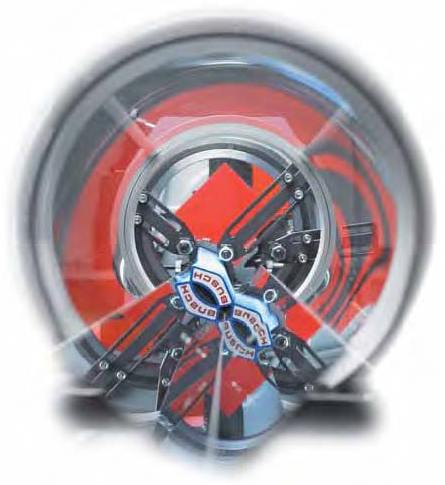

Стандартный комплект поставки включает не менее пяти удерживающих рычагов, которые располагаются на зажимном кольце и оснащены системой юстировки по вертикали и горизонтали. Также в базовый комплект входят ножи для разрезания отходов. Они устанавливаются отдельно от штампа, что удешевляет его изготовление и улучшает качество высечки.

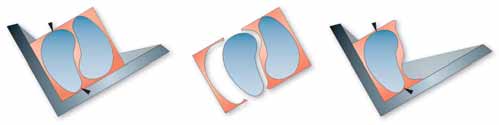

Дооснастив оборудование специнструментом для обработки «двойников», можно увеличить производительность и сэкономить бумагу на малоформатной продукции (рекомендуется в моделях BL и BLS).

Одна из новых разработок Busch — пневматическое устройство для изготовления кубарей со скошенным торцом (доступно для всех серий высекальных систем, кроме A). Причём скошенный бок может быть не только ровным, но и фигурным.

При необходимости машину можно установить «в линию» с обандероливающим автоматом и дополнить ленточным транспортёром для удаления облоя.

Для качественной обработки «сложных» материалов применяют дополнительный прижим и устройство противодавления.

Технические характеристики

Модель	А	А+Р	AL	B	B+P	BL	BLS	CL
Формат изделия, мм, мин./макс.	20х20/ 180х180	20х20/ 180х180	20х20/ 180х180	10х10/ 230х230	10х10/ 230х230	10х10/ 220х260	14х14/ 230х320	80x100/ 330x380
Высота стопы заготовок, мм, макс. *	200	200	200	180	180	180	180	170
Скорость, цикл./мин **	9	10	12	10	12	16–18	14–16	8–10
Скорость, л./ч (80 г/м²) **	540 000	600 000	720 000	600 000	720 000	1 000 000	900 000	400 000
Сила нажима, кг, макс.	2 500	2 500	2 500	5 700	5 700	5 700	5 700	11 700
Кол-во рычагов для фиксации штампа, шт.	5	5	5	5	5	5	6	5
Ёмкость резервуара для масла, л	80	80	80	120	120	190	200	350
Масса, кг ****	570	575	575	855	860	1 350	1 450	2 600

* Высота штампа — 60/70 мм.
** Устройство противодавления снижает скорость почти вдвое.
*** Без выводного лотка.
**** Без масла.
