Периферийные устройства
Периферийные устройства Perfecta существенно повышают продуктивность и качество работы бумагорезальных машин. Разные схемы организации производства позволяют оптимально автоматизировать технологический процесс и добиться максимальной эффективности оборудования.Стапелеподъёмники SH/BSH/BSH-W

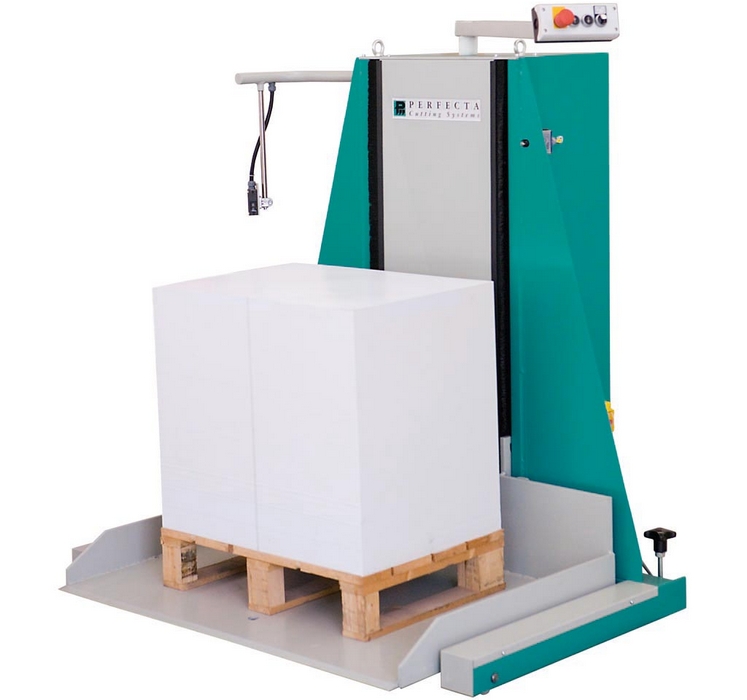

 | Мобильные гидравлические стапелеподъёмники Perfecta значительно облегчают работу оператора. Скошенная спереди платформа гарантирует комфортную работу даже с большими форматами (можно использовать тележки). Оптический датчик контролирует высоту стопы и при снятии с неё порции бумаги автоматически даёт команду на включение привода, поднимая стопу до уровня стола. Максимальные формат стопы и грузоподъёмность варьируются в зависимости от модели. Опционально устройства могут быть оснащены системой бокового раздува и валиком для выдавливания воздуха. |
Технические характеристики
|
Модель | BSH 3-650/W | BSH 5-1200/W | BSH 6-1200/W | BSH 6-1600/W | BSH 7-2000/W | BSH 10-3000 |
|
Размер стола, мм |
785x1 100 |
990x1 350 |
1 185x1 500 |
1 185x1 500 |
1 235x1 700 |
1 525x2 050 |
|
Масса стопы, кг, макс. |
650 |
1 200 |
1 200 |
1 600 |
2 000 |
3 000 |
|
Высота подъёма стопы, мм, макс. |
1 000 | |||||

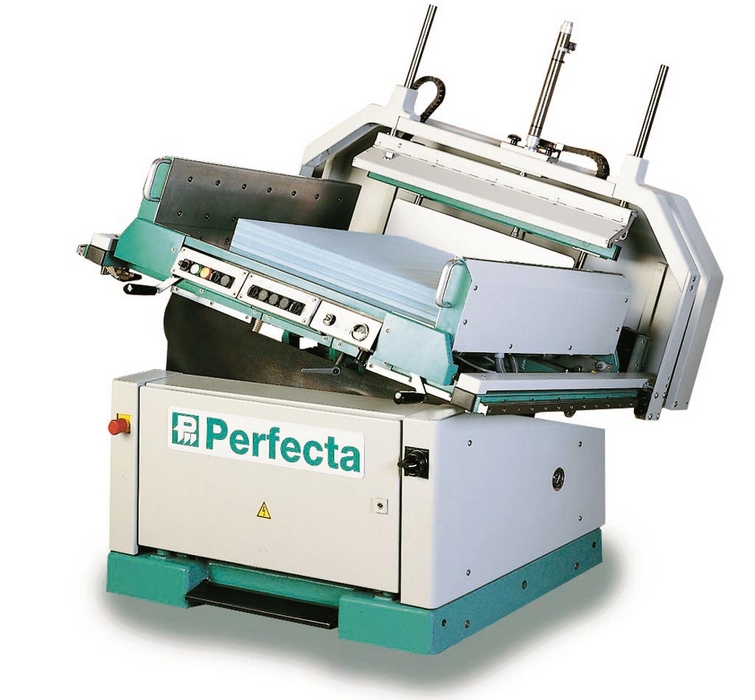

| Вибросталкиватели STR/SA-BSB/SA-BSB L Сталкивание листов и последующее удаление воздуха повышают точность резки и позволяют одновременно обрабатывать большее количество оттисков. Устройства Perfecta SA-BSB оснащаются автоматически откидывающимися боковыми упорами, а модели SA-BSB L — ещё и валиком для выдавливания воздуха. |  |
|
Модель | STR 0 | STR 00 | STR 1 | STR 4 |
|
Размер стола, мм |
450x450 |
450x650 |
560x820 |
740x1 080 |
|
Высота стола, мм |
700–870 | |||
|
Масса брутто/нетто, кг |
55/45 |
58/48 |
65/55 |
80/68 |
Технические характеристики SA-BSB/L
|
Модель | BSB 2/L | BSB 3/L | BSB 5/L | BSB 6/L | BSB 7/L | BSB 8/L | BSB 10/L |
|
Размер стола, мм |
640x920 |
770x1 070 |
900x1 300 |
1 050x1 450 |
1 260x1 670 |
1 300x1 850 |
1 525x2 050 |
|
Высота стопы, мм, макс. | 160 | ||||||
Полностью автоматическая система выравнивания стопы Perfecta BASA может работать с листовыми материалами массой 1 м2 от 60 до 300 г, включая этикеточную бумагу, фольгу, плёнки. Вибросталкиватель устанавливается в линию с резальным оборудованием или автономно (в таком случае нужен разгрузчик со встроенными захватами). Опционально доступны устройство вставки прокладочного картона, счётчик листов и правый упор.
Технические характеристики BASA
|
Модель | BASA 3 | BASA 6/7 | BASA 8/10 |
|
Формат листа, мм, мин./макс. |
430x610/770x1 070 |
560x660/1 260x1 670 |
700x1 000/1 525x2 050 |
Устройства автоматической загрузки стоп BB
Автозагрузчик Perfecta BB с помощью захвата снимает материал с поддона, укладывает на пневмостол с покрытием из нержавеющей стали, а затем подаёт на резальную машину. Компьютерное управление обеспечивает полную автоматизацию устройства. Надёжная конструкция с качественными подающими элементами и регулируемый привод гарантируют точную и плавную подачу стопы.
Технические характеристики
|
Модель | BB3 | BB5 | BB6 | BB7 | BB8 | BB10 |
| Формат листа, мм, макс. |
800x1 200 |
920x1 300 |
1 050x1 450 |
1 250x1 650 |
1 300x1 850 |
1 525x2 050 |
| Масса подаваемой стопы, кг, макс. |
150 |
200 |
250 |
300 |
400 |
500 |
| Высота подаваемой стопы, мм, макс. |
160 (200 *) |
160 (200 *) |
160 (200 *) |
160 (200 *) |
160 (200 *) |
160 (200 *) |
| Высота стопы на поддоне, мм, макс. | 1 400 | |||||

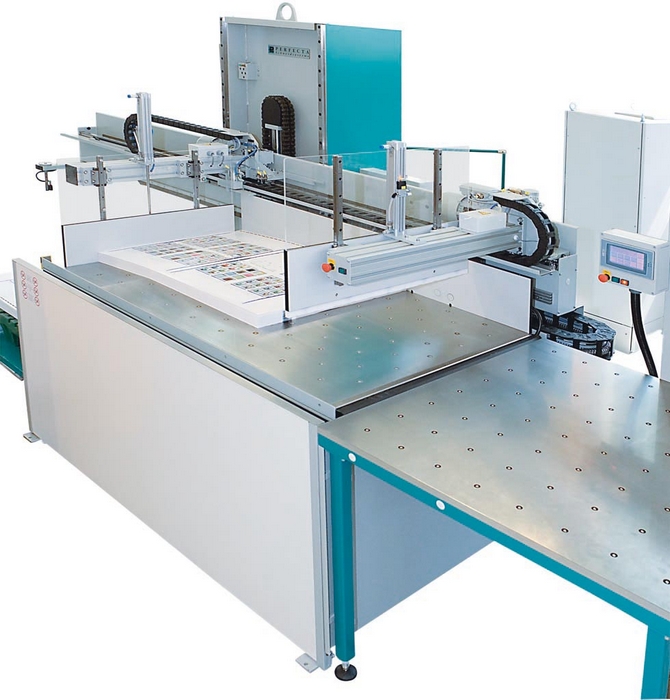

Устройства автоматической разгрузки продукции BA/BA-N/BA-F
 | Авторазгрузчики Perfecta BA предназначены для разгрузки резальной машины и укладки готовой продукции на поддоны. В зависимости от модели варьируются максимальные высота стопы, грузоподъёмность, формат и степень автоматизации. Полностью автоматическая система может распознавать заказы и укладывать их на разные поддоны. Perfecta BA — идеальный компонент для полной автоматизации резального цикла. |
Технические характеристики BA/BA-N
|
Модель | BA 2N | BA 3/N | BA 5/N | BA 6/N | BA 7/N | BA 8 | BA 10 |
|
Формат листа, мм, макс. |
650x925 |
800x1 200 |
920x1 300 |
1 050x1 450 |
1 260x1 670 |
1 300x1 850 |
1 525x2 050 |
|
Масса подаваемой стопы, кг, макс. |
100 |
150 |
200 |
300 |
350 |
450 |
500 |
|
Высота подаваемой стопы, мм, макс. | 130 | ||||||
|
Высота стопы на поддоне, мм, макс. * |
1 100 |
1 400/ 1 800 |
1 400/ 1 800 |
1 400/ 1 800 |
1 400/ 1 800 |
1 400/ 1 800 |
1 400/ 1 800 |
Технические характеристики BA-F
|
Модель | BA 3F | BA 5F | BA 6F | BA 7F | BA 8F | BA 10F |
|
Формат листа, мм, макс. |
800x1 000 |
1 000x1 300 |
1 050x1 450 |
1 260x1 670 |
1 300x1 850 |
1 525x2 050 |
|
Высота подаваемой стопы, мм, макс. |
100 |
100 |
130 |
130 |
130 |
130 |
|
Кол-во поддонов для одновременной укладки, макс. |
4 (6) |
4 (6) |
4 |
3 |
3 |
2 |
|
Поперечное выравнивание стопы |
+ | |||||
|
Комбинация с BSR |
+ |
+ |
+ | – |
– |
– |
|
Комбинация с APS |
+ | |||||
|
Вставка прокладочного картона |
+ |
+ |
+ |
– |
– |
– |

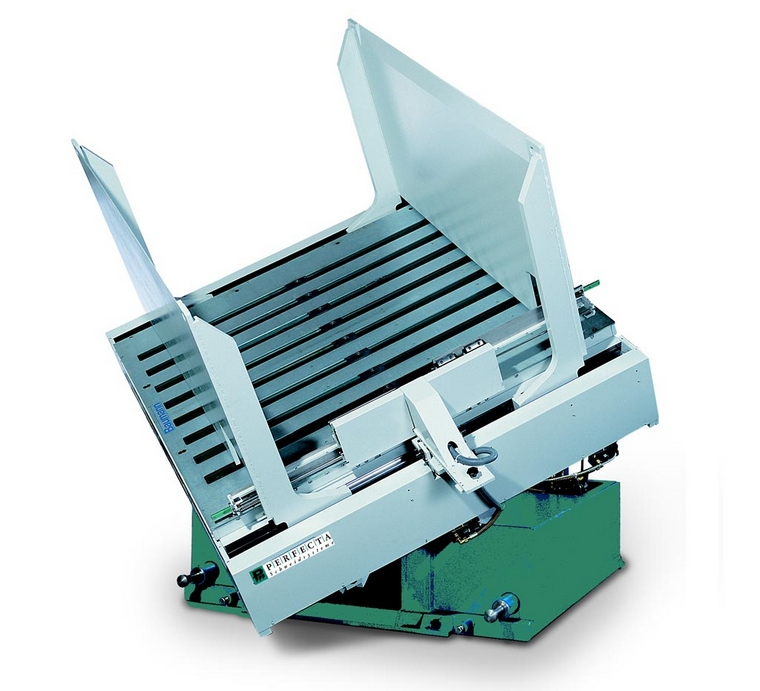

| Устройства переворота стопы BSW Полу/автоматические устройства Perfecta BSW предназначены для подъёма и переворачивания стапеля бумаги либо картона. В зависимости от модели варьируются максимальная высота стопы, грузоподъёмность, формат и степень автоматизации. Переворотчики могут быть оснащены системой раздува и сталкивания листов с плавной регулировкой. Незаменимы при двусторонней печати в крупных и средних типографиях. |  |
Технические характеристики BSWe
|
Модель | BSW 2/L/LV | BSW 3/L/LV | BSW 6 */ L/LV/LDV | BSW 7 */ L/LV/LDV |
|
Формат листа, мм, мин. **/макс. |
350x350/ 800x1 200 |
500x650/ 800x1 200 |
700x1 000/ 1 050x1 450 |
700x1 000/ 1 260x1 670 |
|
Высота стопы, мм |
400–1 226 |
620–1 380 |
720–2 020 |
800–2 020 |
|
Масса стопы, кг, макс. |
500 |
1 000/1 200 |
1 500/2 000 |
1 800/2 400 |
** Минимальный формат, который может раздуваться.
L — раздув, LV — раздув и сталкивание, LDV — раздув, автоповорот и сталкивание листов.
Технические характеристики BSW
|
Модель | BSW 3-1000/LDV | BSW 3-1200/LDV | BSW 6-1500/D/LD/LDV | BSW 7-1800/D/LD/LDV | BSW 8-2000/D/LDV | BSW 10-2200/D/LDV |
|
Формат листа, мм, мин. */макс. |
500x650/ 800x1 200 |
500x650/ 800x1 200 |
700x1 000/ 1 050x1 450 |
700x1 000/ 1 260x1 670 |
700x1 000/ 1 300x1 850 |
700x1 000/ 1 525x2 050 |
|
Высота стопы, мм |
600–1 380 |
720–2 020 |
720–2 020 |
800–2 020 |
800–2 020 |
800–2 020 |
|
Масса стопы, кг, макс. |
1 000 |
1 200 |
1 500 |
1 800 |
2 000 |
2 000 |
D — автоповорот, LD — раздув и автоповорот, LDV — раздув, автоповорот и сталкивание листов.
Подвижное устройство Perfecta BSW 3 mobil объединяет функции переворотчика стопы и вилочного подъёмника.
Технические характеристики Perfecta BSW 3 mobil
|
Модель | BSW 3 mobil | BSW 3 mobil MAXI |
|
Ширина раскрытия лап, мм, мин./макс. |
560/1 310 |
560/1 600 |
|
Длина лап, мм |
700 |
800 |
|
Ширина лап, мм |
200 |
200 |
|
Масса стопы, кг, макс. |
1 000 |
1 250 |
|
Использование европоддонов (в продольном положении) |
Ограничено |
+ |
