PA 21/31
PA 21/2/3/4/4-2/5 — высокопроизводительные вкладочные системы, которые встраиваются в упаковочные линии. Каждая модель имеет восемь разных конфигураций (вывод продукции слева, привод справа/слева и т. д.). Система приводится в движение машиной для упаковки в картонные короба (посредством цепи или зубчатого ремня). Таким образом буклет подаётся только «по требованию» упаковочного оборудования.Преимущества:
- прочная конструкция;
- малошумный бесшестерёнчатый привод;
- модульная система;
- высокая продуктивность за счёт двойных кулачков, кривошипно-шатунного механизма и электронного контроллера со ступенчатым управлением;
- буклеты подаются исключительно «по требованию».
|
Формат листа, мм, макс./мин. |
210х105/60х15 |
|
Масса 1 м2 бумаги, г |
45–100 |
|
Скорость, л./мин, макс. |
400 * |
|
Габариты (дл.хш.хв.), мм | |
|
PA 21/2 |
700x640x520 |
|
PA 21/3/4/5 |
1 600x640x500 |
|
Масса, кг |
61/84 |
Системы PA 21/2 встраиваются в упаковочные линии, где вкладывают сфальцованную продукцию в картонную тару. Из загрузочного лотка мини-буклет подаётся двумя резиновыми присосами к маятниковым валикам, которые прижимают его к накладным барабанам. Таким образом буклет попадает в направляющие ленточного транспортёра, и перемещается в упаковочную линию. На выходе PA 21/2 можно установить модуль предварительной биговки — это облегчит работу с блистерной упаковкой. Присосы регулируются новым двойным кулачком с отдельными траекториями. Качательные валики приводятся в действие кривошипным приводом.
В отличие от PA 21/2, устройства PA 21/3/4/5 имеют дополнительный транспортировочный ремень. Это позволяет увеличить загрузку оборудования. Транспортёр непрерывно подаёт буклеты в основной загрузочный лоток. Система оснащена поворотным пневмоприводом или электронным приводом (на крупных моделях). Высоту стопы контролирует щуп с инициатором. Машины обеих серий активируются электромагнитным клапаном с пневматическим управлением. В моделях PA 21/4/5 буклет подаётся не присосами, а выталкивателем с электронным управлением. Кроме того, новые самонаклады PA 21/4-2 оснащены бесступенчатым сервоприводом.

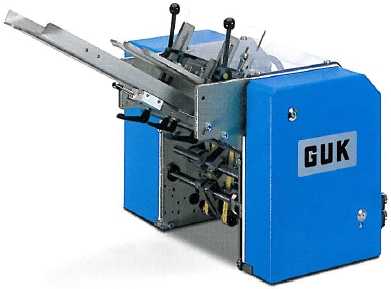

 | PA 21/2 |

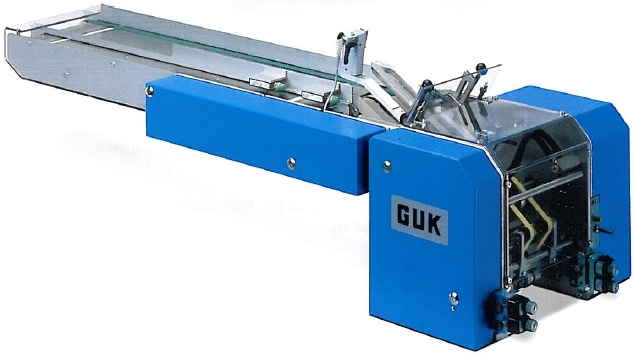

 | PA 21/3 |

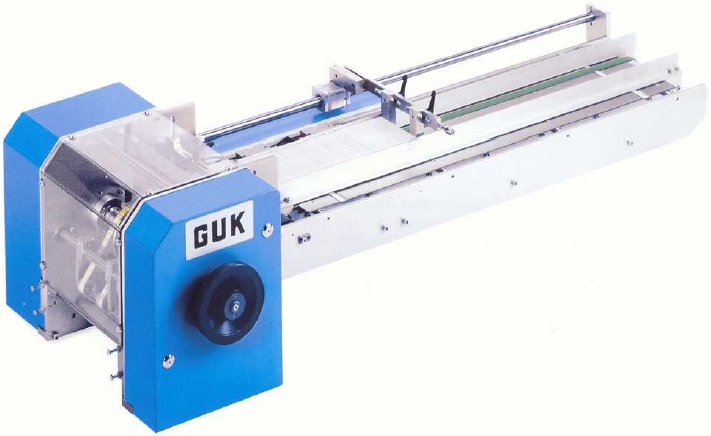

 | PA 21/4 |

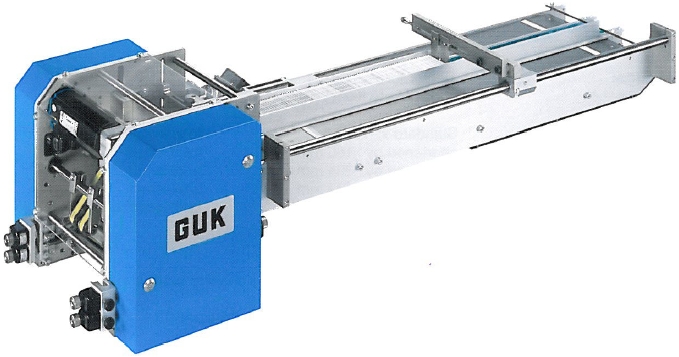

 | PA 21/4-2 |
